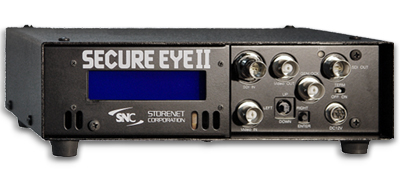

画像鮮明化装置:SECURE EYE II
製品特長
監視/防犯カメラシステムに最適
逆光/影などの暗い部分やもやなどの見えにくい映像を鮮明に自動補正します。
ガンマ補正に代わる究極のダイナミックレンジ補正装置
SecureEyeは網膜模倣原理(Retina-Morphic Processing)アルゴリズムを用い、目・視神経および脳を含む人間の視覚システム(HVS)の研究から開発された網膜が映像ダイナミックレンジを調整する手法をモデル化したリアルタイムダイナミックレンジ補正装置です。
従来のガンマによるダイナミックレンジ補正では、非線形カーブをオリジナル映像全体に一律に適用するために、階調が失われたり色の濃さに影響がでていました。SecureEyeはピクセルごとに別々のカーブを適用し、輝度レベルだけを変更するので本来の色の濃さを保持できます。
容易な設置
監視/防犯カメラシステムに最適
逆光/影などの暗い部分やもやなどの見えにくい映像を鮮明に自動補正します。

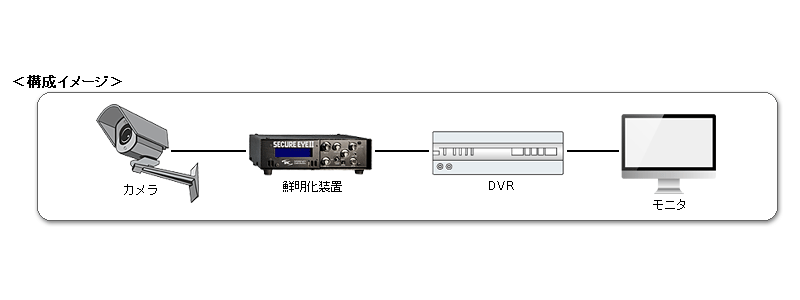

容易な設置1
SecureEyeを監視カメラの後ろ(DVRの前)に挿入するだけで、映像の鮮明化ができます。
面倒・複雑な調整は不要です。

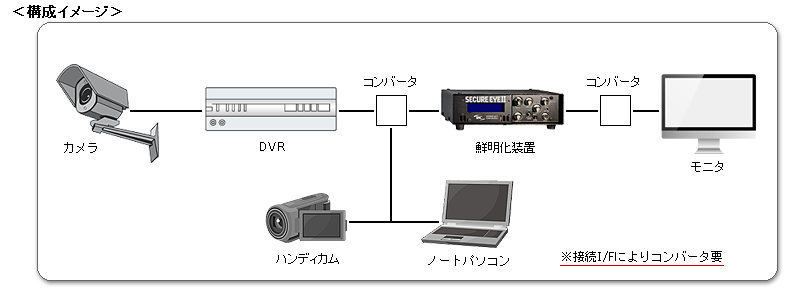

容易な設置2
既存監視カメラシステムへの後付も容易です。
DVRの後ろに挿入すれば既存映像の鮮明化も可能です。
機能一覧
モデル | Secure Eye II | ||
---|---|---|---|
基本 | 電源(別売り) | AC100V(DC12Vアダプタ 約600mA) | |
使用温度範囲 | 0℃~40℃ | ||
使用湿度範囲 | 5~85%(結露しないこと) | ||
寸法(W・H・D) | 193×54×137mm 突起物除く | ||
質量 | 0.7kg程度(本体のみ) | ||
ハード ウェア 本体 |
インターフェース規格 |
SMIPE292M準拠(HD-SDI) SMPTE 170準拠(NTSC) |
|
アナログ映像入力 | 映像方式 | NTSC / PAL | |
入力形式 | アナログコンポジット | ||
入力コネクタ | BNC | ||
デジタル映像入力 | 映像方式 | HDcctv1.0 / HD-SDI | |
入力コネクタ | BNC | ||
アナログ映像出力 | 映像方式 | NTSC / PAL | |
入力形式 | アナログコンポジット | ||
入力コネクタ | BNC | ||
デジタル映像出力 | 映像方式 | HDcctv1.0 / HD-SDI | |
入力コネクタ | BNC | ||
操作パネル | LCD表示器 | 20文字×2行 白黒 | |
操作キー | 十字キー、エンターキー | ||
外部制御 | インターフェース | RS485 | |
接続コネクタ | 4端子ターミナル | ||
プロトコル | Pelco-D | ||
Reference IN(GENLOCK) | 有 | ||
システム遅延 | 1フレーム以下 | ||
設定値プリセット機能 | 有 | ||
詳細設定値変更機能 | 有 | ||
変更設定値保存機能 | 有 | ||
専用外部コントローラ | Pelco-Dコントローラ | ||
機能 | 対応ビデオフォーマット |
1080/59.94i、1080/60i、1080/50i、1080/29.97p、 1080/30p、1080/25p、720/59.94p、720/60p、 720/60p、720/50p、NTSC、PAL |
|
画像鮮明化 | iridix(網膜模倣原理ピクセル単位輝度補正) | ||
補正輝度範囲指定機能 | Black/Whiteの補正輝度位置指定可能 | ||
ノイズリダクション | SNR:フレーム内ノイズ除去 | ||
デジタルズーム機能 | 有(指定位置ズーム機能) | ||
SDO出力の移送調整機能 | H.Phase / V.Phase調整可能 |
