水位モニタリングシステム Field-EX
メーカー名：株式会社イーラボ・エクスペリエンス
水位モニタリングシステム Field-EXの特長
国土交通省仕様による「危機管理型水位計」
国土交通省「革新的河川技術プロジェクト」の仕様に準拠しており、低消費電力での精緻な測定と通信制御を行い、リチウム電池のみで5年間、市販乾電池版で約1年間の稼働を実現。
- 防水防塵 IP55
- 通信方式 LTE Cat.1
- リチウム電池版（5年以上の稼働設計）
- 市販アルカリ乾電池版 （1年以上の稼働設計）
- 圧力式 精度 ±0.2% F.S.以内
- 寒冷地仕様（圧力式： 凍結時も破損しません）
- 本体部軽量コンパクト A4サイズ 電源含めて約6kg
- 設置および 0cm地点 設定も簡単におこなえます

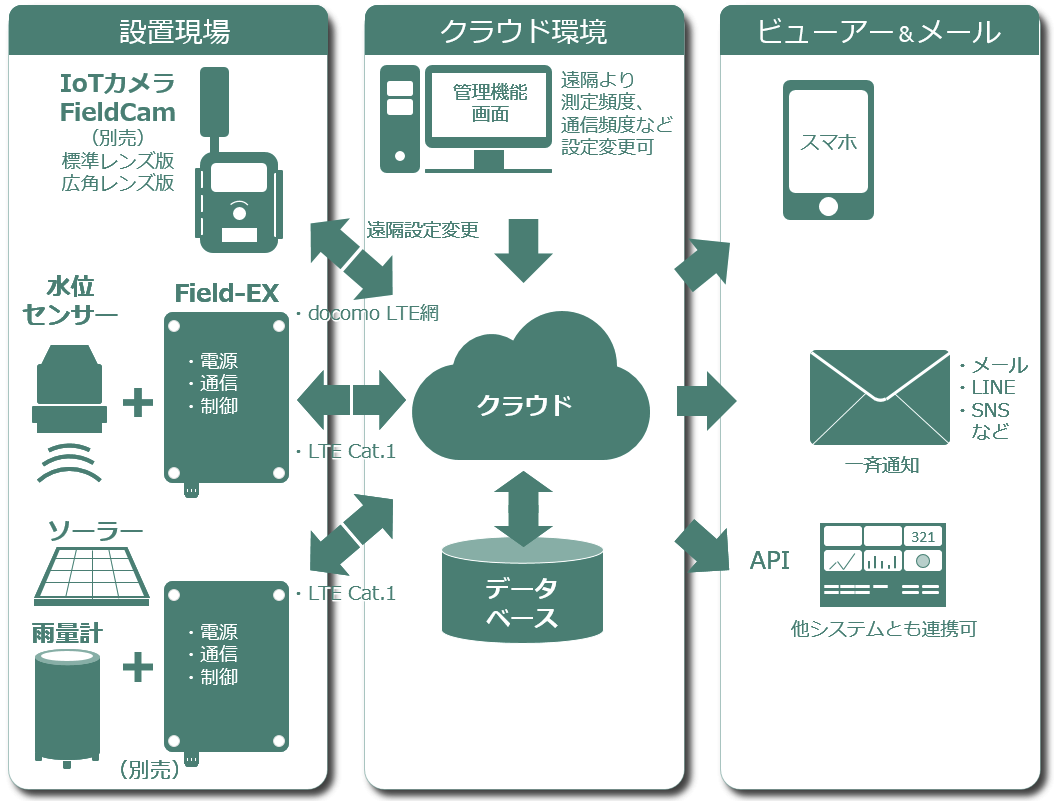

システム概要図

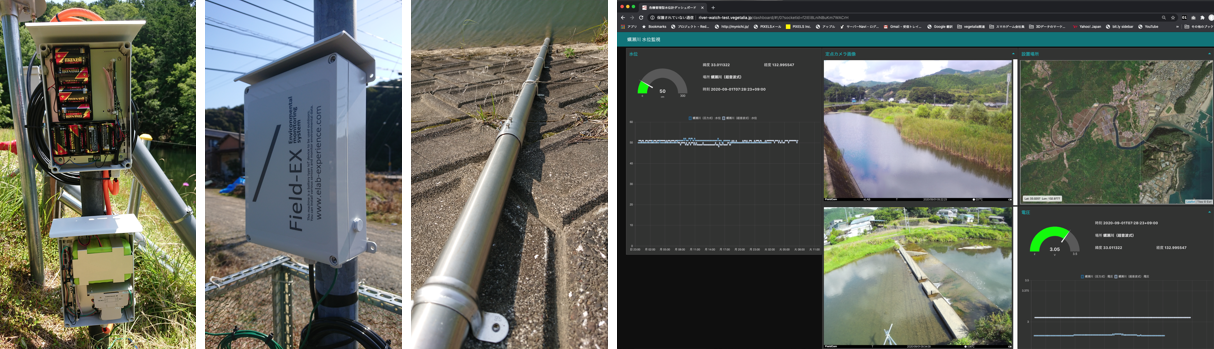

設置例
機器仕様
| 仕様項目 | 圧力式 | ||
|---|---|---|---|
| 型番 | FE-3000 | FE-3120/FE-3122 | |
| 通信方式 | LTE Cat.1 | ||
| 制御方式 | 自律型 | ||
|
水位測定 方式 |
圧力式 | ||
|
水位 計側部 |
使用周囲温度 | -10℃～60℃ | |
| 使用周囲湿度 |
20～90%RH （結露しないこと） |
||
| 避雷対応 |
JIS C 61000 4-5 Level-1 （本体側に交換式の避雷器が付帯） ） |
- | |
| 防水防塵 | IP68 | ||
| 耐用年数 | 5年以上 | ||
| 計測範囲 | 0～10m | ||
| 最小読取範囲 | 0.25cm | ||
| 観測精度 | ±0.2% F.S. 以内 | ||
| 材料 | ステンレス | ||
| 時刻同期方式 | 時刻補正機能 | LTE ネットワーク時刻同期 | |
| 電源部 | 電源仕様 | リチウム一次電池 | アルカリ一次電池 |
| バッテリ－容量 |
5年間 電池交換不要 |
単1アルカリ電池 8本 （1年程度にて交換） |
|
| 収納ボックス | 材料 | ポリカーボネート | |
| 収納機器 | 制御装置・通信モジュール・電源装置・避雷器 | 制御装置・通信モジュール・電源装置 | |
| 構造・形状 |
W200×D130×H300 （突起部、ルーフ、計測部除く） |
||
| 保護等級 | IP55 | ||
| 避雷対応（本体） | JIS C 61000 4-5 Level-4 | - | |
| 機器重量 | 水位計側部 |
センサー部 0.15kg ケーブル10m 0.56kg |
|
| 計測制御部 | 1kg | ||
| 電源部 | 3kg | 2kg | |
| 収納ボックス | 2kg | ||
機器寸法

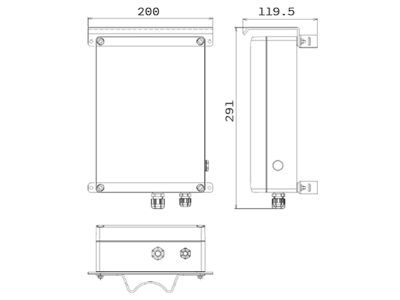

本体部寸法

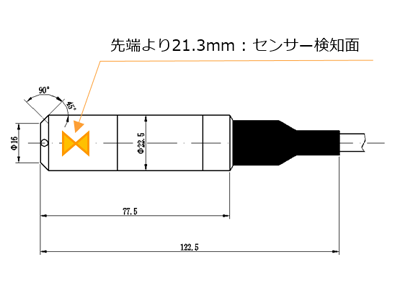

圧力式水位計センサー部
