- 単相2線、単相3線、三相3線、三相4線に対応
- 高精度センサーを内蔵。JIS特別精密級、IEC 0.5級の精度
- 高精度積算電子電力量計にも対応可能
- μCOM内蔵
- 単体でのLCD表示器接続、増設による多チャンネル対応など拡張が容易
- 国内計量検定用1kHzパルス出力も設定可能
- 多様なアプリケーションに対してカスタマイズ可能
諸元
| 相と線式 | 入力電源 | 入力周波数 | 電源電圧 | 外部インターフェース |
|---|---|---|---|---|
|
単相2線/3線 三相3線/4線 |
100/240V | 47.5～63Hz | 5.0V |
I2C(SPI/UART) LCD I/O |
計測項目
| 瞬時計測処理 |
経時計測処理 （1秒間毎の電力量の変化を計測） |
系統合計 | 系統毎 |
|---|---|---|---|
|
50Hz 62サンプル 60Hz 52サンプル |
①瞬時電流値 ⑤入力電圧周波数 ②瞬時電圧値 ⑥瞬時有効電力値 ③実効電流値 ⑦瞬時無効電力値 ④実効電圧値 ⑧瞬時皮相電力値 |
有効電力量 無効電力量 |
力率値 位相差 温度 |

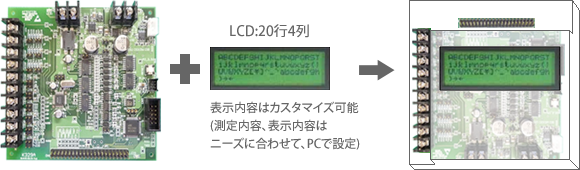

最小構成例

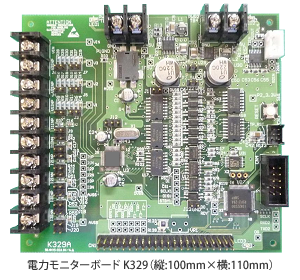

電力モニターボード（K329）＋5.0V電源＋LCDの構成で見える化実現

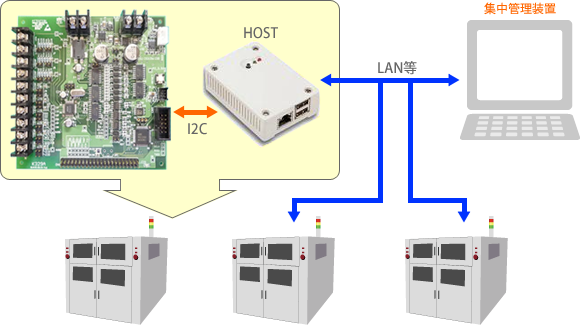

装置組込例
- 装置自身の消費電力をリアルタイムに測定できます。
- PLCや他の制御機器との連携により消費電力状況に合わせた装置制御が可能となります。
