製品特長
- フルカラーLEDパネル制御ボード（K-280シリーズ）はEthernetもしくは光ケーブルを通してカラーLEDパネルの表示制御を行うボードです。
- 電送路が遠距離、ノイズを受けやすい、といった環境下でも、光ケーブル使用により安定した表示が可能です。
- 同一表示内容のLEDパネルが多数ある場合に1回の制御で複数LEDの表示が可能になります。
- フルカラーLEDパネルに対応し、多彩な表示が可能になります。
製品写真
仕様
| K-280 | K-288 | |
|---|---|---|
| CPU（CLK数） | SH7206 （200MHz） | SH7206 （200MHz） |
| RAM | 16MByte （SDRAM） | 16MByte （SDRAM） |
| ROM | 4MByte （Flash ROM） | 4MByte （Flash ROM） |
| 光 I/F | 2ch | 1ch |
| LAN I/F | 1ch | なし |
| PCMCIA I/F | 1ch（コンパクトフラッシュ） | なし |
| RTC | あり | なし |
| 制御可能段数 | 6段 | 3段（拡張ﾎﾞｰﾄﾞ追加で6段可能） |
| 基板サイズ | 180×280mm | 170×230mm |
| OS | Norti ver.4 (SuperH/SHC) | Norti ver.4 (SuperH/SHC) |
システム事例

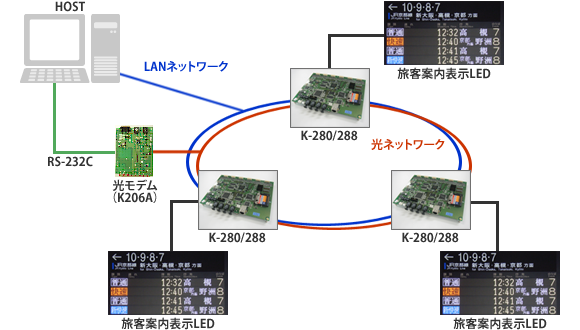

駅構内発車標システム
- 上位HOSTにて各案内表示LEDの表示内容を光モデムボード（K206A）にて光に変換、光ループを介してターゲットのカラーLED制御ボードに送信します。
- カラーLED制御ボードは受け取った表示データ、色情報をもとに、旅客案内表示LED表示部に表示指示を行います（静止表示、スクロール表示、点滅表示、切り替え表示）。
- カラーLED制御ボード上にあるロータリースイッチでボードアドレスをグループ化することにより、個別表示指示ではなく、グループ単位（のりば単位）での表示制御も可能になります。
