Form4 シリーズ
超高速で叶える、工業グレードの品質
Form4 紹介：
Form4は、独自技術LFDテクノロジーを搭載した次世代の光造形機です。
試作/治具/樹脂型など、あらゆる分野に適応した多種多様な高機能なレジンに加え、高速造形を実現しています。

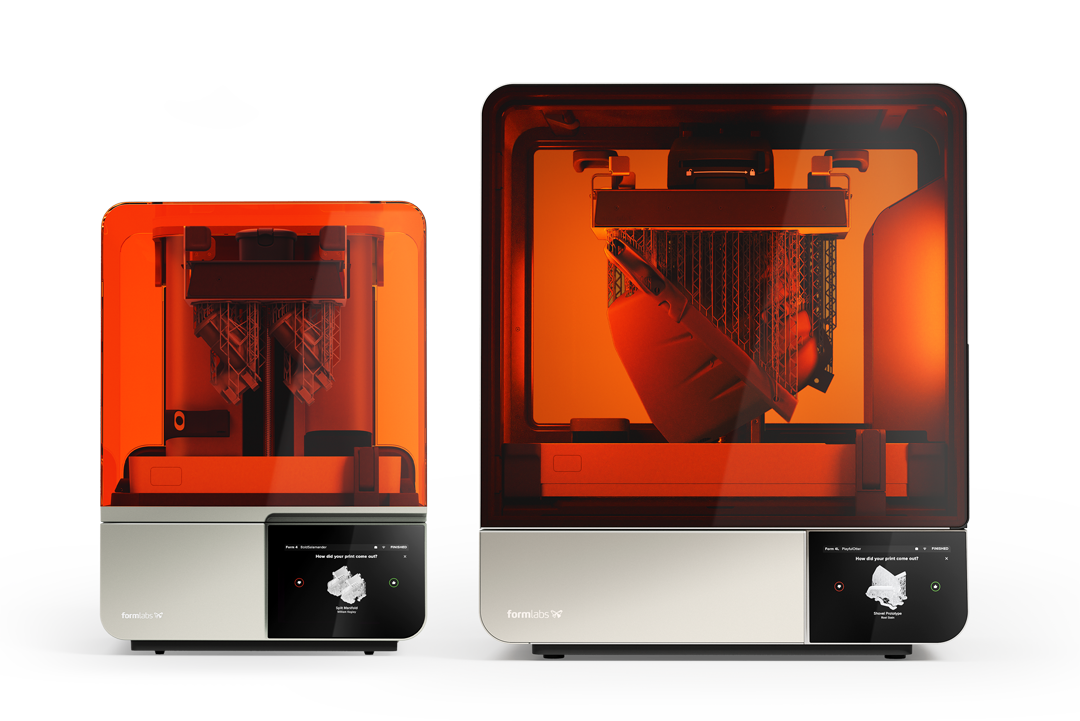

製品仕様
| Form4 | Form4 L | |
|---|---|---|
| 造形方式 | Low Force Display（LFD） | |
| 最大造形エリア | 200 x 125 x 210 mm | 353 x 196 x 350 mm |
| 積層ピッチ | 25 ～ 300 ミクロン | 25 ～ 200 ミクロン |
| XY解像度 | 50 ミクロン | 46 ミクロン |
| 最高造形速度 | 100 mm/h | 80 mm/h |
| プリンタ寸法 | 398 x 367 x 554 mm | 664 x 528 x 794 mm |
| プリンタ重量 | 18.3 kg | 58.5 kg |
| 対応ファイル形式 | STL、OBJ、3MF | STL、OBJ、3MF |
Form4 特長

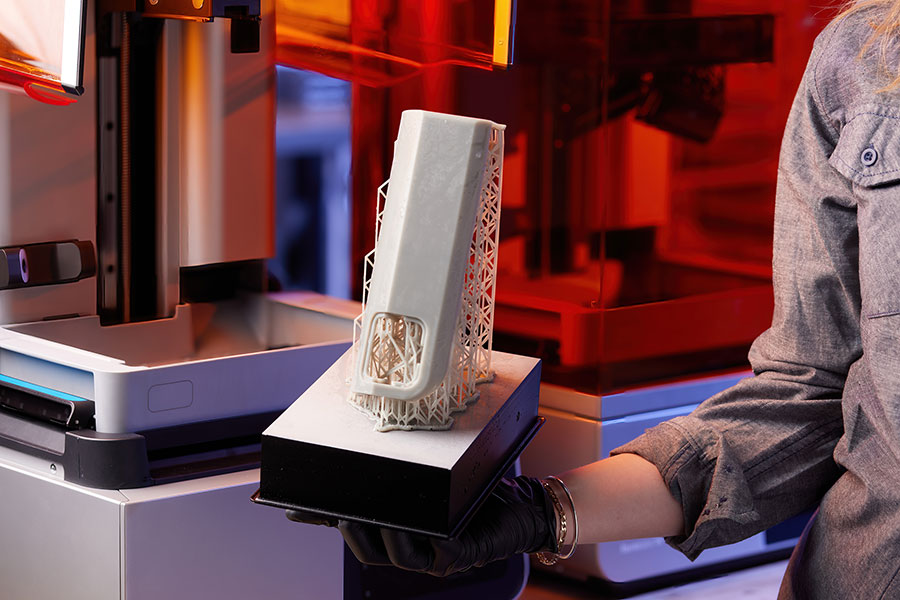

Form 4は最高造形速度100mm/時※という高速造形を実現し、作業効率を大幅に向上します。
直感的な使いやすさで、誰でも15分以内に造形開始できます。

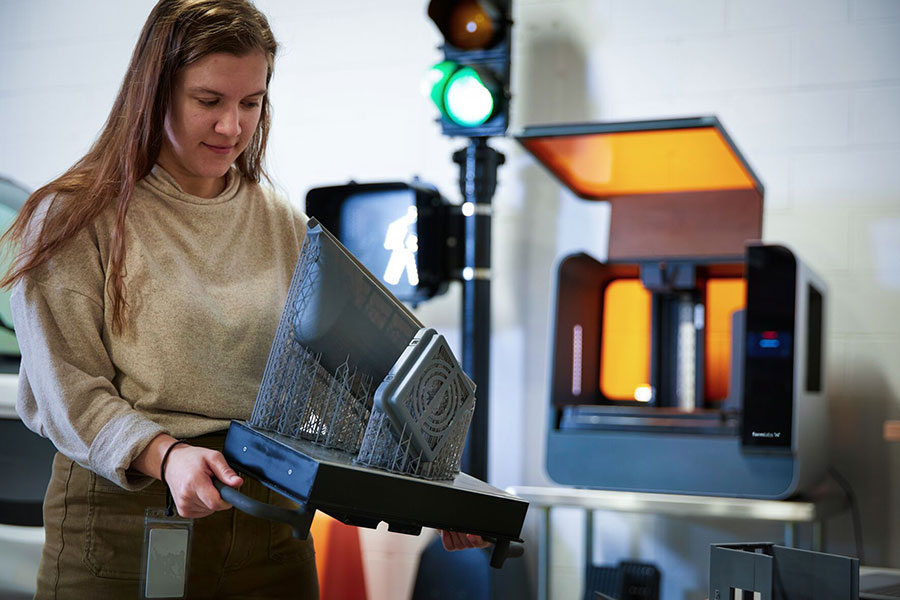

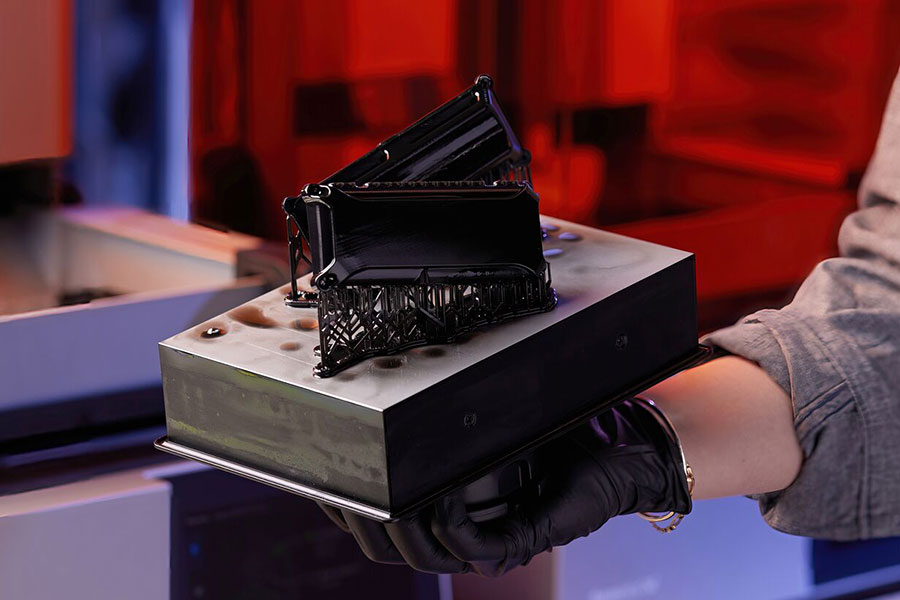

ビルドプレート表面に特殊なテクスチャーを施すことで、造形物とプレート間の剥離力を最適化します。造形物の破損や変形を抑制し、高い成功率と造形品質を実現します。

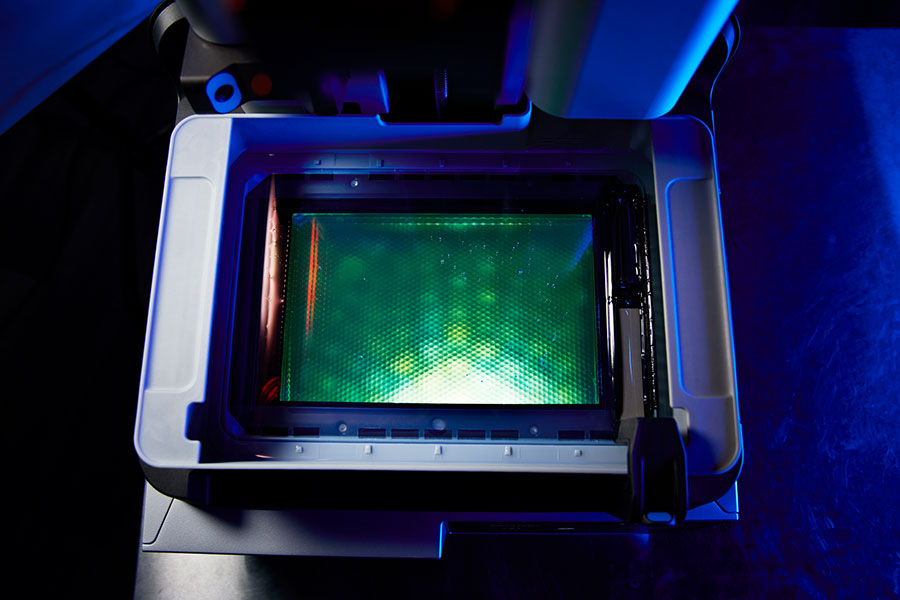

60個のLEDが搭載されたバックライトユニットが、高出力光をコリメートレンズで均一照射。これによりレジンの迅速かつ正確な硬化をサポートし、ビルドプラットフォームのどの箇所でも優れた造形品質と精度を実現します。

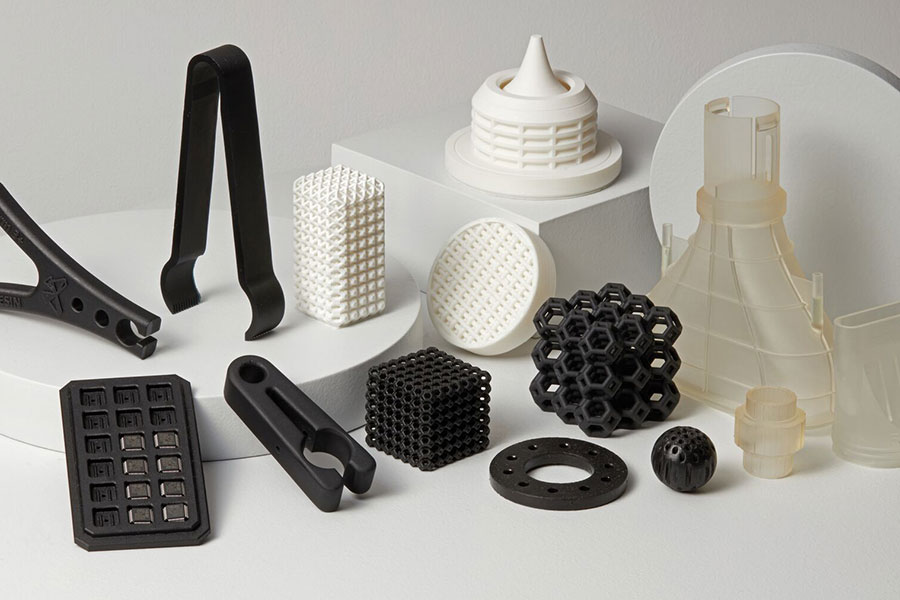

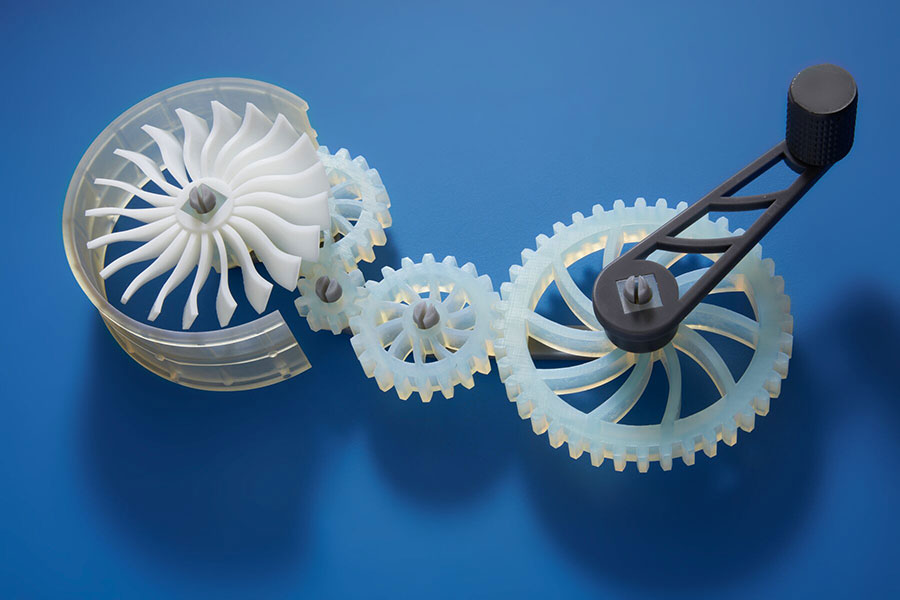

材料ラインナップ

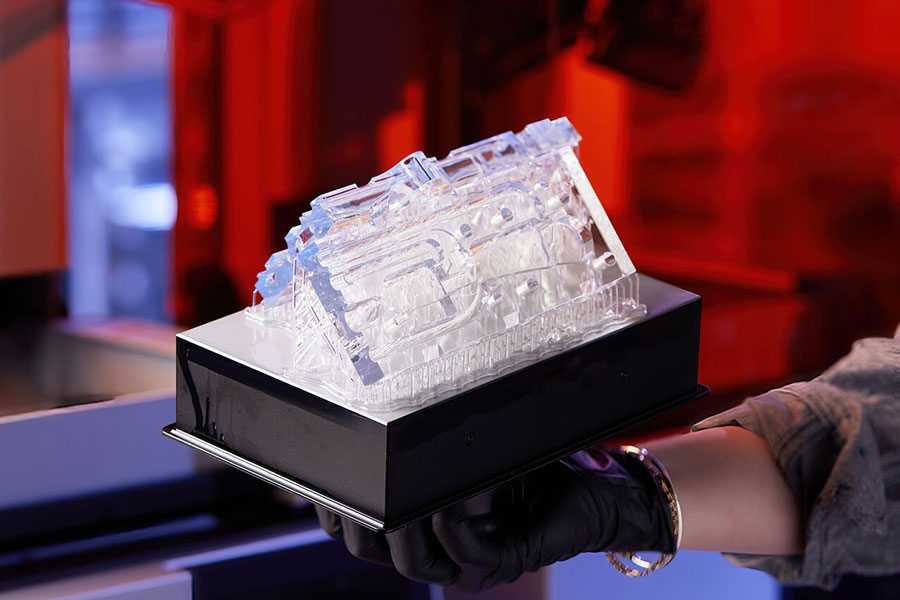

Clear Resin V5
透明度が高いニュートラルカラーの3Dプリント用レジン、造形スピードと高精細さ、透明度、高度な材料特性、使いやすく信頼性の高い材料。
Black Resin V5
濃厚な黒色が特徴の多用途レジンで、造形スピードと高精細さ、高度な材料特性、使いやすくバランスを備えた材料。
Silicone Resin
100%シリコン3Dプリントレジン。
Rigid 4000 Resin
反りを最小限に抑えることができる硬度と強度の高いパーツを製作する時の素材として最適。
ESD Resin
高精度なESD対策治工具の製作に適した材料。
Durable Resin
機能性樹脂の中で最も柔軟で耐衝撃性、潤滑性のある材料。
Fast Model Resin
1時間あたり100mm以上という、最速の造形スピードを誇ります。手のひらサイズのパーツなら10分以内で造形可能。

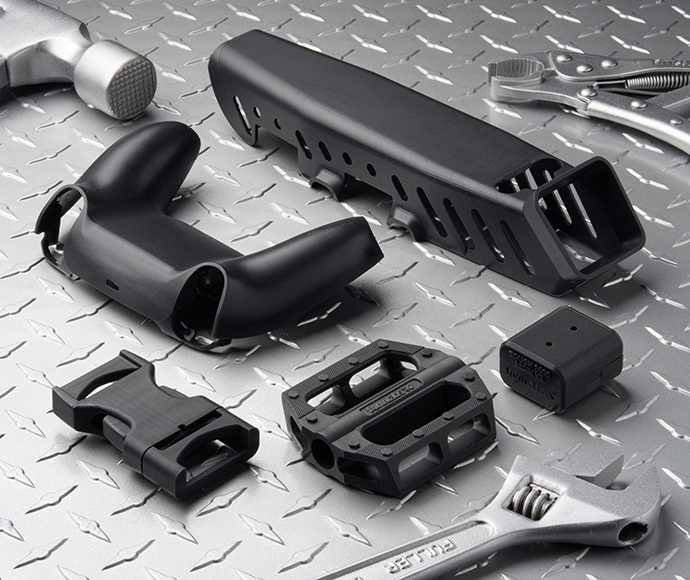

Tough 1000 V1 NEW
高密度ポリエチレンに匹敵する強度・剛性・靭性を実現し、優れた耐摩耗性と耐疲労性を備えます。折れずに曲げや衝撃に耐える、実用的な最終製品向け設計されたレジンです。

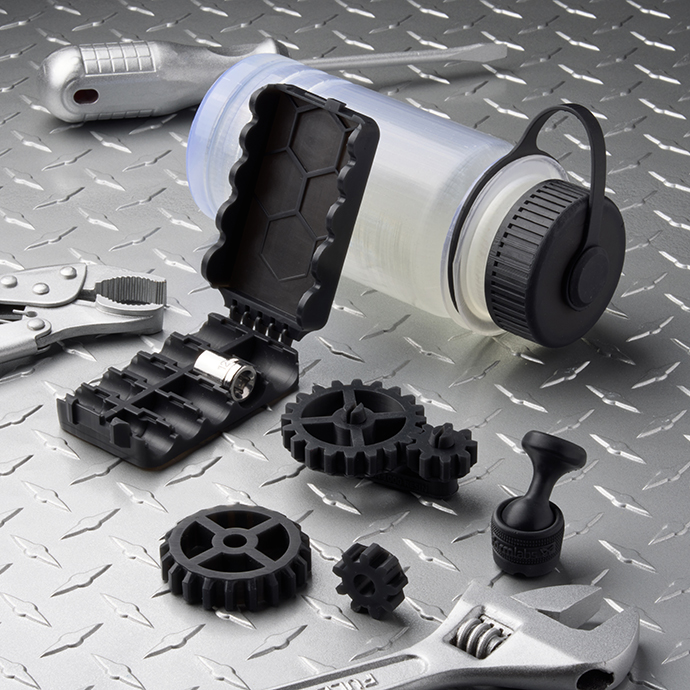

Tough 2000 V2 NEW
最も強く、最も剛性の高いタフ系レジン。靭性・耐熱性・耐クリープ性を強化し、生産部品レベルの外観と性能を実現します。
後処理機器
Form4用

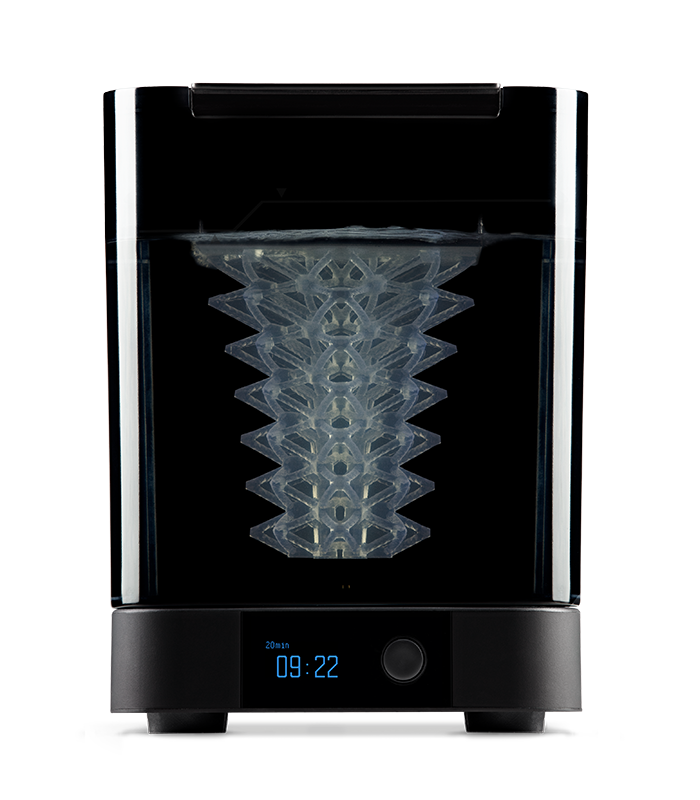

Form4用「Form Wash」
From4用ビルドプラットフォームのサイズに対応したForm Washがリリース。
造形完了後、Form4からビルドプラットフォームごと取り外し、Form Washにそのまま投入いただけます。
IPA（イソプロピルアルコール）を撹拌し、造形モデルの細部まできれいに洗浄します。
洗浄時間は、使用したレジンに合わせて最適な時間設定がなされます。
| タンク容量 | 8.6 L |
|---|---|
| 最大洗浄サイズ | 200 x 145 x 195 mm |
| 本体サイズ | 315 x 293 x 405 mm |
| 重量 | 8.6 kg（溶剤含まず） |
| 電源 | 90-240V 2.0A 50/60Hz 50W |

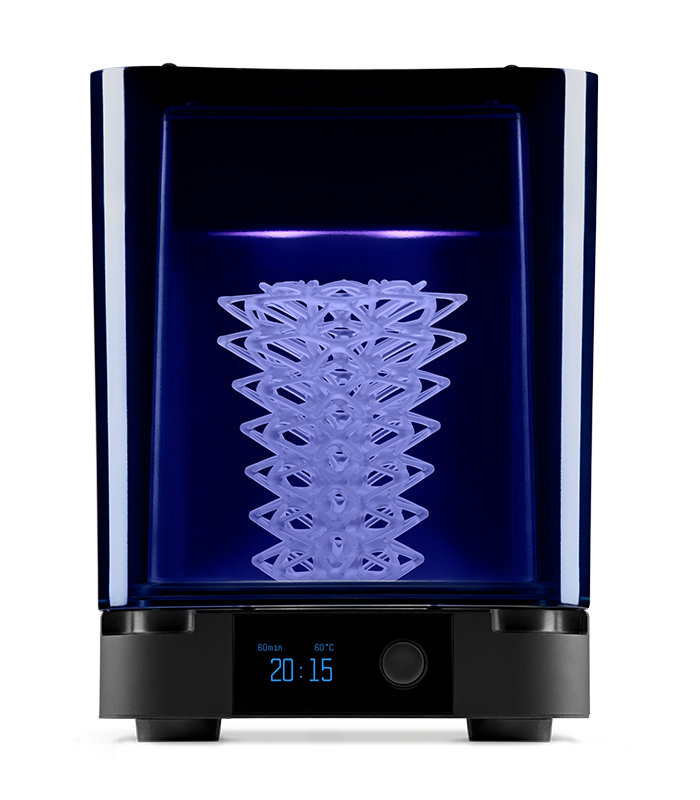

大型2次硬化処理機「Form Cure」
Form4用レジンに最適な紫外線を照射し、2次硬化処理を行います。
タイマーと温度設定が可能。
材料物性を大幅に向上させます。
内部にターンテーブルが組み込まれており、全方向から均一に照射。
稼働中にカバーを開けると紫外線照射は停止されるため、安全にご使用いただけます。
| 最大キュア温度 | 80℃ |
|---|---|
| 光源 | 16個 多方向LED |
| LED光出力 | 39 W |
| 外形寸法 | 262 x 262 x 340 mm |
| 重量 | 5.6 kg |
| 電源 | 90-240V 5.0A 50/60Hz 144W |
| LED波長・周波数 | 405 mm |
| 造形モデルの最大高さ | 185 mm |
| ターンテーブル直径 | 193 mm |
Form4L用

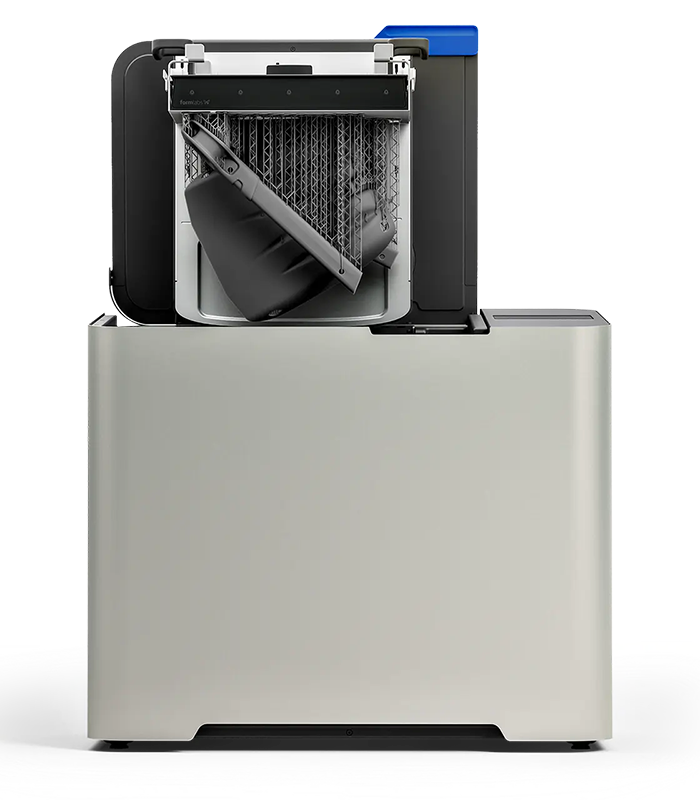

Form Wash L
Form 4L用ビルドプラットフォームのサイズに対応したForm Wash Lがリリース。
造形完了後、Form4Lからビルドプラットフォームごと取り外し、Form Wash Lにそのまま投入いただけます。
IPA（イソプロピルアルコール）を撹拌し、造形モデルの細部まできれいに洗浄します。洗浄時間は使用したレジンに合わせて最適な時間設定がなされます。
また、Form Wash Lは、Form4のビルドプラットフォームにも対応しています。
| タンク容量 | 37.9 L |
|---|---|
| 最大洗浄サイズ | 335 x 200 x 300 mm |
| 本体サイズ | 780 x 460 x 670 mm |
| 重量 | 60 kg（溶剤含まず） |

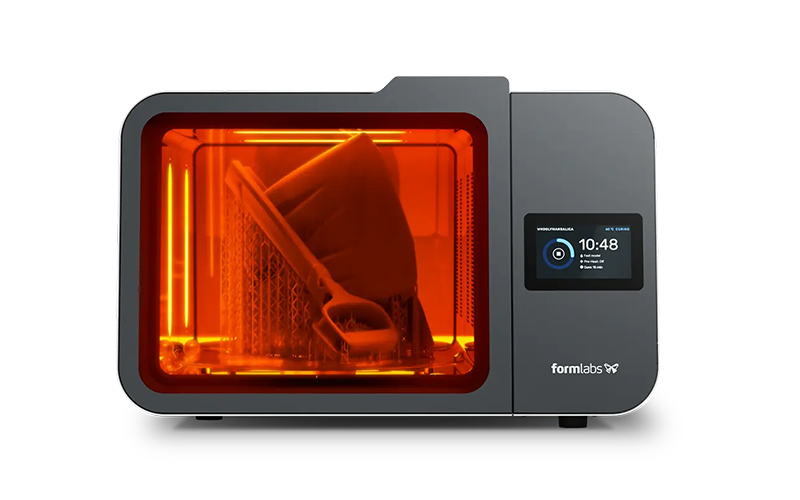

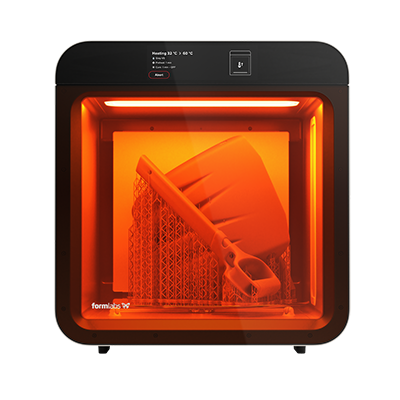

高速で安定した大判硬化ユニット「Form Cure L V2」
Form 4 / 4L に完全対応し、生産品質のパーツをわずか数分で2次硬化処理を行います。
■ より速く、よりスマートな後処理
大量の部品を数時間ではなく数分で硬化。部品あたりのコスト削減と納期短縮を実現。
■ 一貫した品質と信頼性
均一で検証済みの硬化プロセスにより、再造形や材料ロスを防止。スクラップコストの削減と安定したワークフローを実現。
■ シンプルで確実な操作性
プリセットされた硬化サイクルと直感的なタッチ操作により、迷わず正確な操作が可能。人的ミスのリスクを最小化します。
| 製品寸法(W×D×H) | 507 × 543 × 560 mm |
|---|---|
| 製品重量 | 40.0 kg |
| ターンテーブル直径 | 404 mm |
| 硬化容量(W×D×H) | 423 × 423 × 365 mm |
| 造形品の最大寸法(W×D×H) | 353 × 196 × 350 mm |
| 2次硬化最大温度 | 100 ℃ |
| 光源 | 多方向LED × 96 |
| LED波長許容差 | 400 ～ 410 nm |
| 動作環境 | 18 ～ 28 ℃ |
| 電力要件 | 入力100-125VAC、50-60Hz、最大15A |
