プリント基板検査システム
最終外観検査システム
基板製造における実装前最終段階の検査を担っております。
その名の通り基板の外観から不良がないかどうかを確認するのが最終外観検査です。

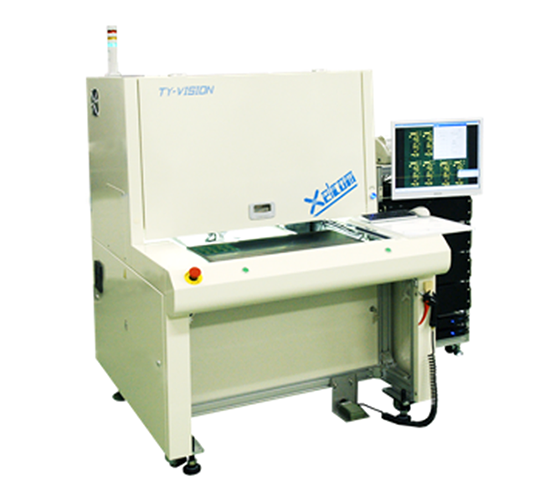

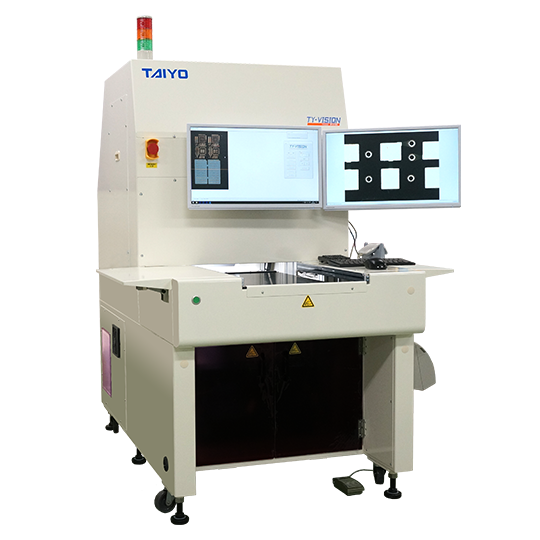

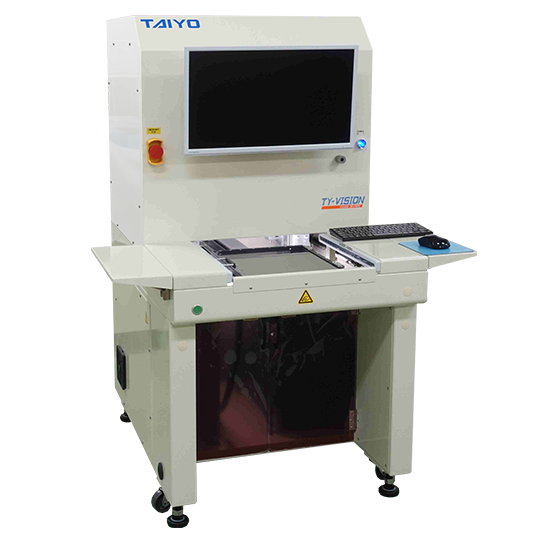

手動最終外観検査装置 M100 Series
Model M109SC
FPC（PCB）のシート検査に最適
有効検査サイズ 300(W)×500(D)mm、高画素カメラ搭載により高い検出力とユーザビリティを両立しました。
| モデル | M109SC |
|---|---|
| 基板サイズ (mm) | ～305×510 |
| 基板厚み (mm) | 0.1～2.4 |
| カメラタイプ | カラーラインセンサーカメラ（7.3K or 16K） |
| カメラ角度 | 3段階切替可能 |
| 分解能 | 5μm / 10μm（出荷時固定） |
| 光源 | 白色LED（エントリーごとに光量調整可） |
| 電源 | AC 200～230V ±10% 単相 50/60 15A |
| 装置サイズ (mm) | 1131(W)×1430(D)×1542(H)（運用時本体） |

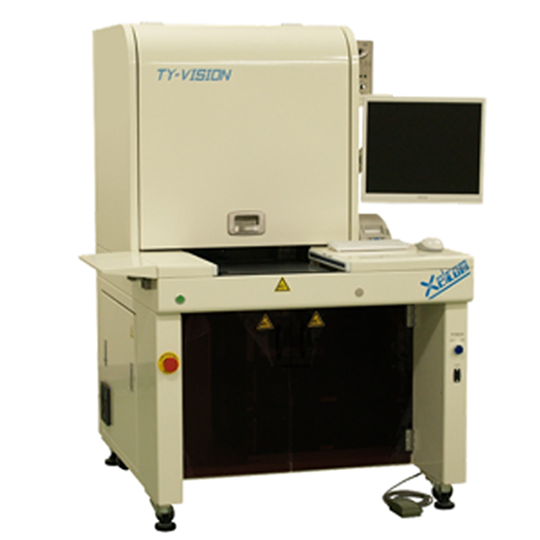

Model M105SC
幅広い種類の基板に対応、使い勝手抜群の手動機
角度可変カメラとLED照明で、コンパクトながらもしっかり検査。光学分解能の選択肢も幅広くご用意、ご要望の検査に最適な仕様を。
| モデル | M105SC |
|---|---|
| 基板サイズ (mm) | ～280 (250) ×330 |
| 基板厚み (mm) | 0.1～2.4 |
| カメラタイプ | カラーラインセンサーカメラ（7.3K or 16K） |
| カメラ角度 | 3段階切替可能 |
| 分解能 | 5μm / 10μm（標準）/ 15μm / 20μm |
| 光源 | 白色LED（エントリーごとに光量調整可） |
| 電源 | AC 100V ±10% 単相 50/60 15A |
| 装置サイズ (mm) | 1245(W)×1000(D)×1400(H)（運用時本体） |
Model M106SC
ベストセラー機「M105」から大判対応機登場
当社で最も販売実績のある最終外観検査システム「M105」の機能をそのままに、大判品の検査に対応した姉妹機をご紹介。
| モデル | M106SC | M107SC |
|---|---|---|
| 基板サイズ (mm) | ～600×350 | ～610×510 |
| 基板厚み (mm) | 0.1～2.4 | |
| カメラタイプ | 7,500 画素カラーラインセンサーカメラ | |
| カメラ角度 | 3段階切替可能 | |
| 分解能 | 15μm | |
| 光源 | 白色LED（エントリーごとに光量調整可） | |
| 電源 | AC 100V ±10% 単相 50/60 Hz (本体) 15A | |
| 装置サイズ (mm) |
1211(W)×1273(D)×1405(H) （運用時本体） |
1600(W)×1600(D)×1430(H) （運用時本体） |
Model M110SC
ベストセラー機M105SCをベースにコストダウンを図った廉価仕様機（光学分解能35μm）
有効検査サイズ250(W)×330(D)mm、基本性能はM105SC譲りで高い検出力を誇ります。
| モデル | M110SC |
|---|---|
| 基板サイズ (mm) | ～250×330 |
| 基板厚み (mm) | 2.0 |
| カメラタイプ | カラーラインセンサーカメラ（7.3K） |
| カメラ角度 | 0度、8度、16度（出荷時固定） |
| 分解能 | 35μm |
| 光源 | 白色LED |
| 電源 | AC 200～230V ±10% 単相 50/60 15A |
| 装置サイズ (mm) | 1001(W)×1020(D)×1400(H)（運用時本体） |

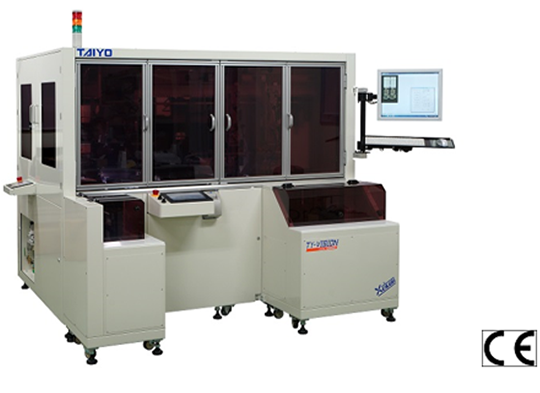

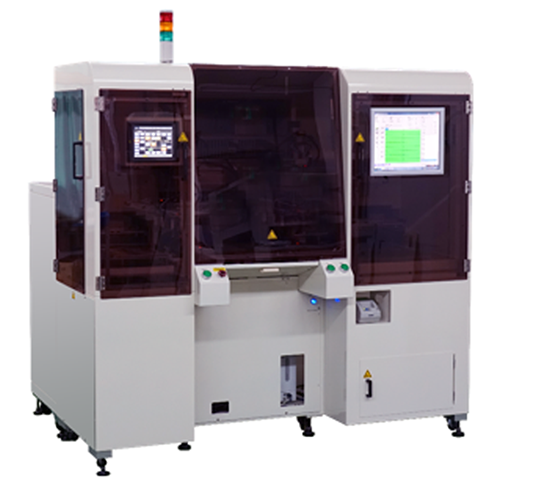

自動最終外観検査装置 A300 Series
Model A307
欲しかった機能が凝縮された、高精細対応自動機
両面検査だけでなく、異なる条件での片面2回検査も可能。クリーンローラー、重なり投入検知機能、合紙抜挿機能も標準搭載。
| モデル | A307DC |
|---|---|
| 基板サイズ (mm) | 45×50～200×300 |
| 基板厚み (mm) | 0.2～2.0 |
| カメラタイプ | 16,000画素カラーラインセンサーカメラ |
| カメラ角度 | 3段階切替可能 |
| 分解能 | 5μm / 10μm（標準） |
| 光源 | 白色LED（エントリーごとに光量調整可） |
| 電源 | AC 200/208/220/230V ±10% 三相 50/60 Hz 30A |
| 装置サイズ (mm) | 2248(W)×1687(D)×1987(H)（運用時） |

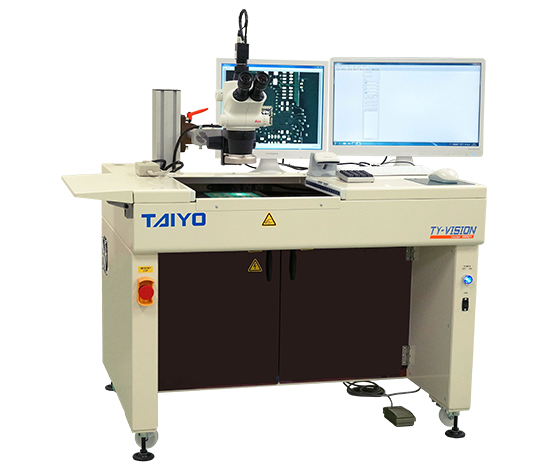

確認システム Verify Station
Model VS001
欠陥の確認作業を、より確実に、簡単に、効率的に
当社の検査システムとオンライン接続！テンキーを押すだけでテーブルが自動で動いて欠陥を表示。欠陥画像と良品画像を見比べながら確定作業を行う事が可能です。
| モデル | VS001 | VS002 | VS004 | VS003 |
|---|---|---|---|---|
| 基板サイズ (mm) | ～330×280（250） | ～500×600 | ||
| 光源 | 白色LED | |||
| 検査方法 | 吸着搬送（オプションで専用テーブル対応可能） | |||
| 特記事項 | 標準機 | CEマーキング適合済 | ペンマーキング機能 | 大判対応機 |
通電検査システム
実際に基板に電気を通して導通抵抗及び絶縁抵抗の検査を行います。
基板検査工程において「必要不可欠」な検査です。

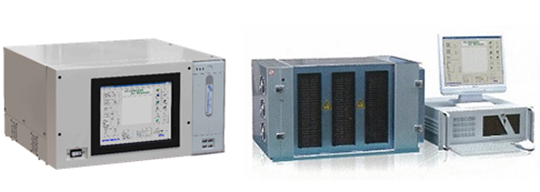

通電テスターType E
Model EC(M) Model E6(M)
TY-CHECKERシリーズの根幹をなすテスター
高速・高精度検査テスター。ポイント数に応じて幅広いラインナップを展開。
| モデル | EC(M) | E4(M) | E6(M) | ||
|---|---|---|---|---|---|
| 検査項目 | 導通検査2端子法及び4端子法(ミリオーム検査) / 絶縁検査 | ||||
| 検査ポイント | 2,048P | 4,096P | 6,144P | ||
| 検査電圧 | 導通 | DC50V~200V | |||
| 絶縁 | DC10V~250V | ||||
| 判別抵抗値 | 導通 | 2端子 | 1Ω~100KΩ | ||
| 4端子 | 0.01Ω~100KΩ (1mΩオプション) | ||||
| 絶縁 | 500KΩ~100MΩ | ||||
| 装置サイズ(mm) | EC(M): 504(W)×452(D)×284(H) | ||||
| オプション | 手動システム及び自動システムに接続可能 | ||||

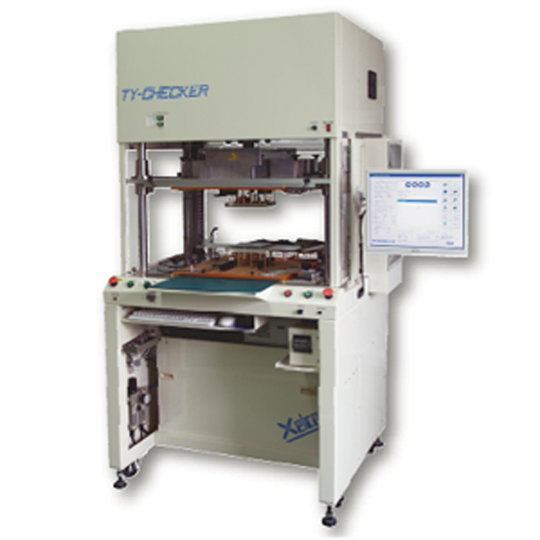

手動通電検査装置 Type P
Model P40
目的に合わせて選べる、手動プレスシステム
お客様の基板サイズやポイント数に応じて様々なモデルをご用意。シンプルでコンパクト、使い勝手には定評があります。
| モデル | P05 | P06 | P20 | P40 |
|---|---|---|---|---|
| 基板サイズ (mm) | ～370×270 | ～620×300 | ～550×340 | ～600×450 |
| 検査ポイント | 2,048P | 2,048P | 4,096P | 12,288P |
| 測定ユニット | TY-CHECKER TYPE E | |||
| 検査対象 | リジッド基板、リジッドフレキシブル基板、FPC、HDI、等 | |||
| オプション | LED出力 | |||
| 操作方法 | タッチパネル・操作ボタン | |||
| 電源 | AC200 / 208 / 220 / 230V ±10% 三相 50/60 Hz 30A | |||
| 装置サイズ (mm) | P40 : 1548(W)×1250(D)×2015(H)（コントロールパネル部を含む） | |||

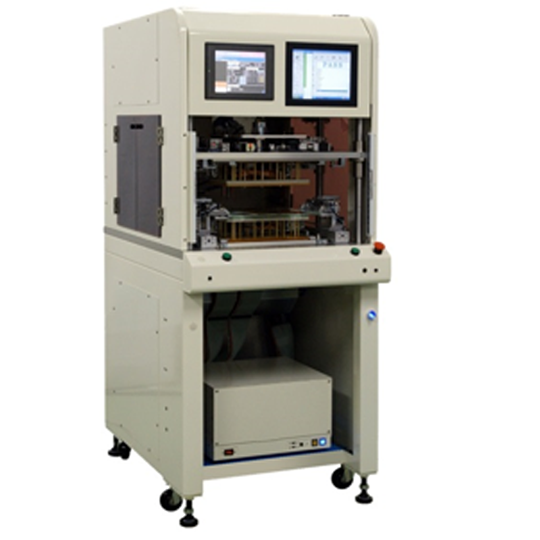

FPC対応通電検査装置 DS Series
Model DS100
FPCメーカーによる、FPCのための通電検査装置
効率的なステップ搬送と反転機能を搭載したFPC対応通電検査装置。テンションをかけない独自搬送方式で異形や補強板付FPCにも対応可能。高精度自動学習アライメント方式で高い直行率を実現。治具交換もワンタッチ！
| モデル | DS100 | DS202 | DS203 | DS301 |
|---|---|---|---|---|
| 基板サイズ (mm) | ～250×270 | ～260×360 | ～305×510 | ～610×270 |
| 検査ポイント | 2,048P | 4,096P | 6,144P | 4,096P |
| 測定ユニット | TY-CHECKER TYPE E | |||
| 検査項目 | 導通検査2端子法及び4端子法(ミリオーム検査) / 絶縁検査 | |||
| データ入力 | ネットリストからダウンロード / 良品から吸い上げ | |||
| 結果出力 | NG / 抵抗値表示 | |||
| 操作方法 | タッチパネル・操作ボタン | |||
| 電源 | AC200～220V ±10% 単相 50/60 Hz 15A 以下 | |||
| 装置サイズ (mm) |
DS100：700(W)×1000(D)×1670(H) DS202：700(W)×1200(D)×1740(H) |
|||
Model DS202AT
FPCのための通電検査機シリーズから、自動機登場
FPC対応通電検査装置「DSシリーズ」から登場した全自動モデル。効率化された搬送システムで検査にかかる時間を極限まで削減。投入からNGマーキング、良品/不良品の振り分けまでこれ1台でOKの多機能モデルです。
| モデル | DS202AT | DS203AT |
|---|---|---|
| 基板サイズ (mm) | ～260×360 | ～305×510 |
| 検査ポイント | 4,096P | 6,144P |
| 測定ユニット | TY-CHECKER TYPE E | |
| 検査項目 | 導通検査2端子法及び4端子法（mΩ検査）/ 絶縁検査 | |
| データ入力 | ネットリストからダウンロード / 良品より吸い上げ | |
| 結果出力 | NG / 抵抗値表示 | |
| 操作方法 | タッチパネル・操作パネル | |
| 電源 | AC200～220V ±10％ 単相 50/60Hz 20A 以下 | |
| 装置サイズ (mm) | DS203AT：1985(W)×1580(D)×1790(H) | |

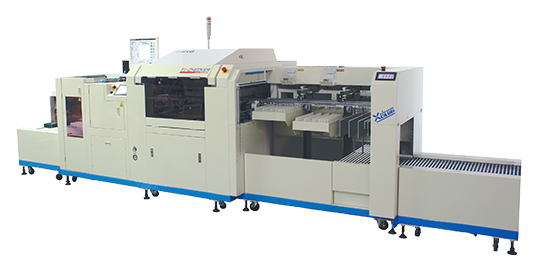

全自動通電検査装置 DG Series
Model DG430MW
多種多様な量産検査に、全自動の通電検査機
高速検査、高速メカタクトを実現した全自動通電検査装置「DGシリーズ」。検査ポイント数は注文時に選択可能で、株式会社 協栄システムの44治具が使用できます。
| モデル | DG430MW |
|---|---|
| 基板サイズ (mm) | 60×50～330×400 |
| 検査ポイント | 12,800P |
| 測定ユニット | TY-CHECKER TYPE E |
| 基板厚み (mm) | 0.2～2.0 |
| 検査項目 | 導通検査2端子法及び4端子法(オプション) / 絶縁検査 |
| 基本構成 | 供給部/検査部/仕分部 |
| オプション | ローダー、アンローダー |
| 電源 | AC200V or 220V ±10% 三相 50/60 Hz 30A 以下 |
| 装置サイズ (mm) | 3529(W)×1400(D)×1410(H) |
