電力モニターボード
省エネは見える化から！電力モニターボード、電力監視装置用に新開発
- 単相2線、単相3線、三相3線、三相4線に対応
- 高精度センサーを内蔵。JIS特別精密級、IEC 0.5級の精度
- 高精度積算電子電力量計にも対応可
- μCOM内蔵
- 国内計量検定用1kHzパルス出力も設定可
- 多様なアプリケーションに対してカスタマイズ可能
諸元
| 相と線式 | 入力電源 | 入力周波数 | 電源電圧 | 外部インターフェース |
|---|---|---|---|---|
|
単相2線 単相3線 三相3線 三相4線 |
100/240V | 47.5～63Hz | 5.0V | RS485 |
計測項目
| 瞬時計測処理 |
経時計測処理 （1秒間毎の電力量の変化を計測） |
系統合計 | 系統毎 |
|---|---|---|---|
|
50Hz 62サンプル 60Hz 52サンプル |
①瞬時電流値 ⑤入力電圧周波数 ②瞬時電圧値 ⑥瞬時有効電力値 ③実効電流値 ⑦瞬時無効電力値 ④実効電圧値 ⑧瞬時皮相電力値 |
①有効電力量 ②無効電力量 |
①力率値 ②位相差 ③温度 |

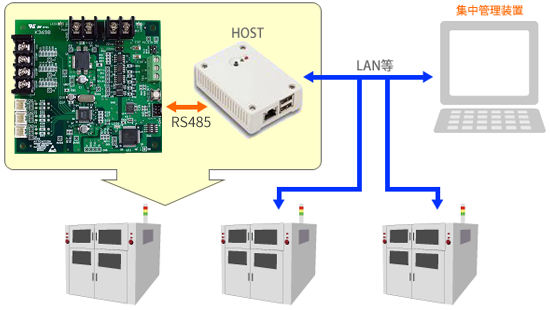

装置組込例
大型装置の動力用電源も各装置に電力モニターボード（K369）を組込み、LANなどで接続し工場内集中管理。
